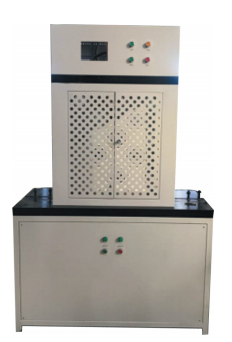

CTS-BT60全自动钢管弯曲试验机
一、产品概述：
CTS-BT60全自动钢管弯曲试验机是我公司最新研制开发的专用于钢管弯曲的设备，该产品切合给水衬塑复合钢管CJ136-2007中6.4；直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5；低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的划定；并且切合金属管弯曲试验要领GB/T244-2008中的相关要求，为钢管厂和检测单位检验钢管弯曲性能不可少的试验设备 。
CTS-BT60全自动钢管弯曲试验机是通过PLC（可编程控制器）精确程序控制，数字实时显示弯曲角度，触摸键操作可实现国标等标准划定的90?,30 ?,10 ?钢管自动弯曲，也可凭据用户的要求实现任意角度的弯曲，一键操作自动完成客户设定的角度并且自动返回，操作很是简单 。
二、主要功效：
切合给水衬塑复合钢管、直缝电焊钢管、低压流体输送用焊接钢管等等种种管件的弯曲性能试验 。
三、主要特点：
1、数字实时显示弯曲角度；
2、触摸键操作可实现国标等标准划定的90o,30 o,10 o钢管自动弯曲；
3、可凭据用户的要求实现任意角度的弯曲；
4、满足国标要求的试验速度如：1mm/s±0.2mm，可设定任意试验速度；
5、试验速度规模为：0-100mm/min，试验精度为±0.5%；
6、位移自动控制 位移规模0—400mm
7、一键操作自动完成客户设定的角度并且自动返回，操作很是简单 。
四、满足标准：
CJ136-2007《给水衬塑复合钢管》；
GB/T13793-2008《直缝电焊钢管》；
GB/T 3091-2001《低压流体输送用焊接钢管》；
GB/T244-2008《金属管弯曲试验要领》 。
五、技术参数：
序号 | 技术名称 | 技术参数 |
1 | 产品型号 | CTS-BT60 |
2 | 最大钢管弯曲直径（mm） | Φ65 |
3 | 支辊间距（mm） | 可调（适合60.3mm以下钢管弯曲试验） |
4 | 支辊圆弧半径（mm） | 凭据钢管直径选择 |
5 | 油缸行程（mm） | 400 |
6 | 弯曲角度 | 10?、30?、90?（配备差别的弯心可以改变弯曲角度)或任意角度 |
7 | 主机外形尺寸 (mm) | 900×500×1800 |
8 | 主机重量（kg） | 850 |
9 | 电源 | 三相五线制380V±10%/50Hz |
弯头配置表：
钢管外径 | 弯曲度数 | 弯头曲率半径 | 备注 |
26.9 | 10? | 26.9*8 | 给水衬塑复合钢管CJ/T136-2016 |
33.7 | 10? | 33.7*8 | |
42.4 | 10? | 42.4*8 | |
48.3 | 10? | 48.3 *8 | |
60.3 | 10? | 60.3*8 | |
21.3 | 30? | 21.3*8 | 钢塑复合管GB/T28897-2012（环氧类涂塑复合钢管） |
26.9 | 30? | 26.9*8 | |
33.7 | 30? | 33.7*8 | |
42.4 | 30? | 42.4*8 | |
48.3 | 30? | 48.3*8 | |
60.3 | 30? | 60.3*8 | |
21.3 | 90? | 21.3*6 | 直缝电焊钢管GB/T13793-2016 |
26.9 | 90? | 26.9*6 | |
33.7 | 90? | 33.7*6 | |
42.4 | 90? | 42.4*6 | |
48.3 | 90? | 48.3*6 | |
60.3 | 90? | ||
21.3 | 90? | 21.3*6 | GB/T3091-2015低压流体输送用焊接钢管 |
26.9 | 90? | 26.9*6 | |
33.7 | 90? | 33.7*6 | |
42.4 | 90? | 42.4*6 | |
48.3 | 90? | 48.3*6 | |
60.3 | 90? | 60.3*6 |
